Cara Menghitung Nilai Resistor Berdasarkan Kode Warna

08.30

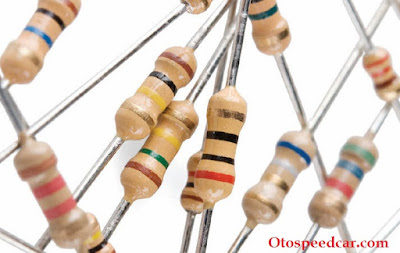

Cara Menghitung Nilai Resistor Berdasarkan Kode Warna,- Nilai Sebuah Resistor yang berbentuk Axial, diwakili oleh Warna-warna yang terdapat di body Resistor yang ditunjukkan dalam bentuk Gelang. Umumnya terdapat 4 Gelang di body Resistor, meskipun ada juga yang memiliki 5 Gelang.

Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga sebagai penunjuk nilai toleransi pada nilai Resistor yang bersangkutan tersebut.
Cara Menghitung Nilai Resistor Berdasarkan Kode Warna,


Cara Menghitung Nilai Resistor Berdasarkan Kode Warna

Cara Menghitung Nilai Resistor Berdasarkan Kode Warna

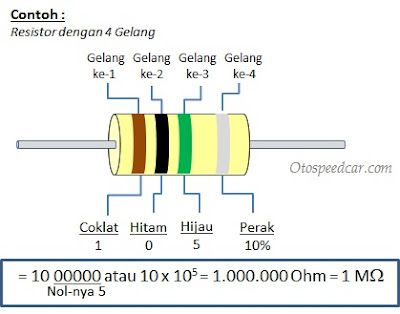

Cara Menghitung Nilai Resistor Dengan 4 Gelang Warna

Cara Menghitung Nilai Resistor Berdasarkan Kode Warna
  • Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
  • Masukkan angka langsung dari kode warna Gelang ke-2
  • Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10 pangkat n)
  • Merupakan Toleransi dari nilai Resistor tersebut

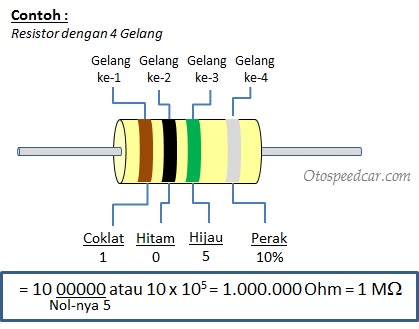

## Contoh :
  • Gelang ke 1 : Coklat = 1
  • Gelang ke 2 : Hitam = 0
  • Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 10 pangkat 5
  • Gelang ke 4 : Perak = Toleransi 10%
  • Maka nilai Resistor tersebut adalah 10 * 10 pangkat 5 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

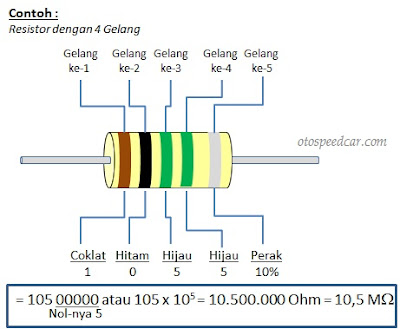

Cara Menghitung Nilai Resistor Dengan 5 Gelang Warna

Cara Menghitung Nilai Resistor Berdasarkan Kode Warna


  • Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
  • Masukkan angka langsung dari kode warna Gelang ke-2
  • Masukkan angka langsung dari kode warna Gelang ke-3
  • Masukkan Jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10n)
  • Merupakan Toleransi dari nilai Resistor tersebut

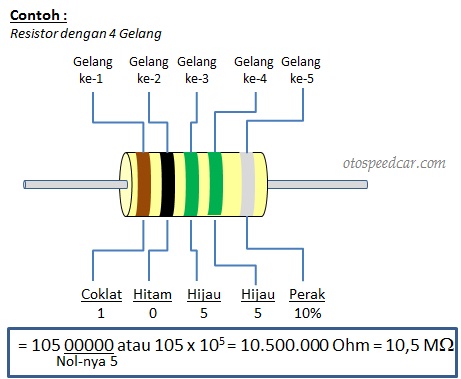

## Contoh :
  • Gelang ke 1 : Coklat = 1
  • Gelang ke 2 : Hitam = 0
  • Gelang ke 3 : Hijau = 5
  • Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 10 pangkat 5
  • Gelang ke 5 : Perak = Toleransi 10%
  • Maka nilai Resistor tersebut adalah 105 * 10 pangkat 5 = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%

Demikian ulasan kami tentang Cara Menghitung Nilai Resistor Berdasarkan Kode Warna, silahkan kunjungi posting pilihan kami tentang: Jenis Kapasitor dan Fungsinya Masing-Masing. Jangan lupa kunjungi ulasan berikut ini.
