Cara Membuat Charger Baterai Sepeda Motor dan Mobil


Cara Membuat Charger Baterai Sepeda Motor dan Mobil,- Baterai adalah sumber listrik DC maka untuk pengecasannya dibutuhkan juga arus DC.

Tegangan arus DC charger harus lebih besar dari tegangan baterai, contoh tegangan baterai mobil/motor 12,65 volt,  maka tegangan charger minimal 13,5 Volt maka arus listrik akan mengalir ke baterai.

mencas baterai bukanlah memasukan arus listrik kedalam pelat aki, tetapi hanya membersihkan pelat baterai dari sulfation dengan cara memasukan arus listrik agar pelat baterai bersih kembali.

Anggaran Membuat Charger  Baterai Sederhana

  • Trafo 5 amper murni                             Rp.   150.000,
  • Kabel untuk ke PLN Dan Stekker        Rp.      10.000,
  • Sekering 10 A Dan Box Sekering        Rp.       7.000,-
  • Saklar Single Pole                                Rp.       3.000,

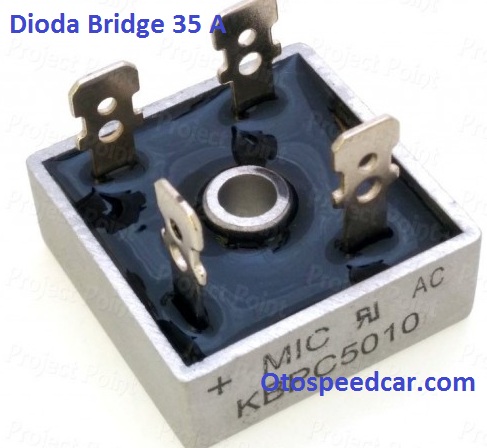

  • Diode Bridge 35 A                               Rp.     15.000,-
  • Ammeter 0-15 A                                  Rp.     40.000,- (Optional)
  • Kabel 5 Meter                                      Rp.     15.000,-
  • Capit Buaya  (Ukuran Kecil)               Rp.       5.000,-
  • Timah (Tenol) 3 Meter                         Rp.       6.000.-
  • Solder                                                   Rp.    45.000,- (Optional) Dapat  Pinjam
  • Box/Rumah Charger                     Rp.     50.000,- (optional)                                 ================================================

  Jumlah                                  Rp. 346.000,-

Cara Membuat Charger Aki

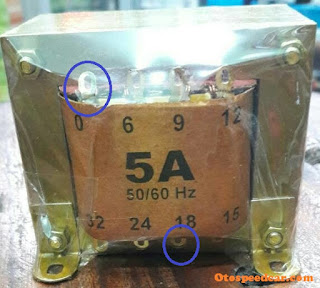

  • Cermati Terminal pada trafo 5 Ampere yang terdapat 2 sisi yaitu Sisi Yang Pertama  berupa terminal 0,6,9,12,15,18,24,32  Volt Dan Sisi Yang Kedua Berupa Terminal 0,110,220,240 Volt.

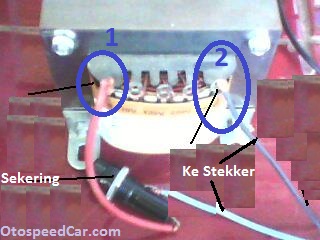

  • Rakit kabel untuk ke PLN yang terdiri dari 2 buah kabel ( Satu buah Kebel dihubungkan langsung ke trafo pada terminal  240 Volt Dan Satu Buah kabel yang lainnya dihubungkan langsung ke trafo pada terminal 0 ).
  • Setelah Selesai kabel dari terminal trafo 0 silahkan dihuungkan dengan sebuah sekering yang sesuia.
  • Rangkai stekker ke sumber listrik ke salah satu terminal pada sekering dan dan yang lainnya ke kabel yang telah terhubung dengan terminal 240 Volt
  • Rakit Kabel ke sisi trafo pada terminal 0 dan hubungkan ke salah satu terminal pada diode bridge yang sesui dan terminal trafo 18 Volt ke salah satu yang lain pada terminal diode bridge.
  • Rakit kabel menuju terminal positif pada diode bridge dan hubungkan dengan Ampere meter yang tersedia, kemudia hubungkan amper meter kepenjepit buaya warna merah.
  • Rakit Kabel Menuju terminal negative pada diode bridge dan hubungkan dengan penjepit buaya warna hitam.
  • Masukkan rakitan charger pada box yang tersedia, untuk menghindari hubungan singkat  dan untuk mempermudah mobilitas charger tersebut.
  • Caharger siap digunakan, dengan cara penjepit buaya warna merah ke terminal positif baterai dan penjepit buaya warna hitam ke terminal terminal negative baterai.
  • Kapasitor bias juga ditambahkan jika diperlukan pada terminal output diode bridge (optional).




Demikian ulasan mengenai cara membuat charger baterai sepeda motor atau mobil sederhana dan praktis. kunjungi juga ulasan berikut ini.
