Fungsi Resistor Dan Jenis-Jenisnya ,Disertai Gambar Asli Dan Simbol

09.23
Resistor dan Jenis-jenisnya,– Resistor merupakan komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronik. Satuan dari tahanan atau resistansi adalah Ohm, yang mana Sebutan “OHM” ini diambil dari nama penemunya yaitu Georg Simon Ohm, seorang Fisikawan asal Jerman.

Fungsi Resistor

  • Sebagai Pembatas Arus listrik
  • Sebagai Pengatur Arus listrik
  • Sebagai Pembagi Tegangan listrik
  • Sebagai Penurun Tegangan listrik

Jenis-Jenis Resistor Beserta Fungsinya

1. Fixed Resistor
Fixed Resistor adalah jenis Resistor yang memiliki nilai resistansi yang tetap. Nilai Resistansi atau Hambatan Resistor ini biasanya ditandai dengan kode warna ataupun kode Angka.
Fixed Resistor

Fixed Resistor berdasarkan Komposisi bahan pembuatnya dibagi menjadi 3 meliputi :
1.1. Carbon Composition Resistor (Resistor Komposisi Karbon)
Resistor ini terbuat dari komposisi karbon halus yang dicampur dengan bahan isolasi bubuk sebagai pengikatnya (binder) agar mendapatkan nilai resistansi yang diinginkan. Semakin banyak bahan karbonnya semakin rendah pula nilai resistansinya.

Nilai Resistansi yang sering ditemukan di pasaran untuk Resistor jenis Carbon Composistion Resistor ini biasanya berkisar dari 1Ω sampai 200MΩ dengan daya 1/10W sampai 2W.

1.2. Carbon Film Resistor (Resistor Film Karbon)
Resistor ini terdiri dari film tipis karbon yang diendapkan, Subtrat isolator yang dipotong berbentuk spiral. Nilai resistansinya tergantung pada proporsi karbon dan isolator. Semakin banyak bahan karbonnya semakin rendah pula nilai resistansinya. Keuntungan Carbon Film Resistor ini adalah dapat menghasilkan resistor dengan toleransi yang lebih rendah dan juga rendahnya kepekaan terhadap suhu jika dibandingkan dengan Carbon Composition Resistor.

Nilai Resistansi Carbon Film Resistor yang tersedia di pasaran biasanya berkisar diantara 1Ω sampai 10MΩ dengan daya 1/6W hingga 5W. Karena rendahnya kepekaan terhadap suhu, Carbon Film Resistor dapat bekerja di suhu yang berkisar dari -55°C hingga 155°C.

1.3. Metal Film Resistor (Resistor Film Logam)
adalah jenis Resistor yang dilapisi dengan Film logam yang tipis ke Subtrat Keramik dan dipotong berbentuk spiral. Nilai Resistansinya dipengaruhi oleh panjang, lebar  dan ketebalan spiral logam.
Secara keseluruhan, Resistor jenis Metal Film ini merupakan yang terbaik diantara jenis-jenis Resistor yang ada.
2. Variable Resistor
Merupakan jenis Resistor yang nilai resistansinya dapat berubah dan diatur sesuai dengan keinginan. Pada umumnya Variable Resistor terbagi menjadi Potensiometer, Rheostat dan Trimpot.
Variable Resistor
Variabel Resistor dibagi menjadi 3 Meliputi:
2.1. Potensiometer
Potensiometer merupakan jenis Variable Resistor yang nilai resistansinya dapat berubah-ubah dengan cara memutar porosnya melalui sebuah Tuas yang terdapat pada Potensiometer. Nilai Resistansi Potensiometer biasanya tertulis di badan Potensiometer dalam bentuk kode angka.

2.2. Rheostat
Rheostat merupakan jenis Variable Resistor yang dapat beroperasi pada Tegangan dan Arus yang tinggi. Rheostat terbuat dari lilitan kawat resistif dan pengaturan Nilai Resistansi dilakukan dengan penyapu yang bergerak pada bagian atas Toroid.

2.3. Preset Resistor (Trimpot)
Preset Resistor atau sering juga disebut dengan Trimpot (Trimmer Potensiometer) adalah jenis Variable Resistor yang berfungsi seperti Potensiometer tetapi memiliki ukuran yang lebih kecil dan tidak memiliki Tuas. Untuk mengatur nilai resistansinya, dibutuhkan alat bantu seperti Obeng kecil untuk dapat memutar porosnya.

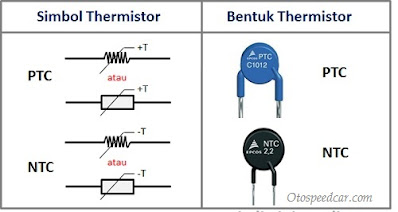

3. Thermistor (Thermal Resistor)
Thermistor adalah Jenis Resistor yang nilai resistansinya dapat dipengaruhi oleh suhu (Temperature). Thermistor merupakan Singkatan dari “Thermal Resistor”. Terdapat dua jenis Thermistor yaitu Thermistor NTC (Negative Temperature Coefficient) dan Thermistor PTC (Positive Temperature Coefficient).

Thermistor

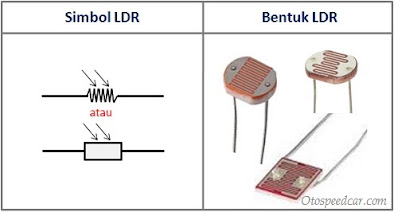

4. LDR (Light Dependent Resistor)
LDR atau Light Dependent Resistor adalah jenis Resistor yang nilai Resistansinya dipengaruhi oleh intensitas Cahaya yang diterimanya.

LDR

Demikian ulasan kami tentang Fungsi Resistor dan jenisnya, silahkan kunjungi posting pilihan kami tentang: Fungsi Dioda dan Jenisnya.
