Fungsi dan Prinsip Kerja Relay Pada Rangkaian Kelistrikan

08.30
Fungsi dan Prinsip Kerja Relay Pada Rangkaian Kelistrikan, – Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.

Fungsi dan Prinsip Kerja Relay Pada Rangkaian Kelistrikan,

Fungsi Relay

  • Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
  • Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
  • Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
  • Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).

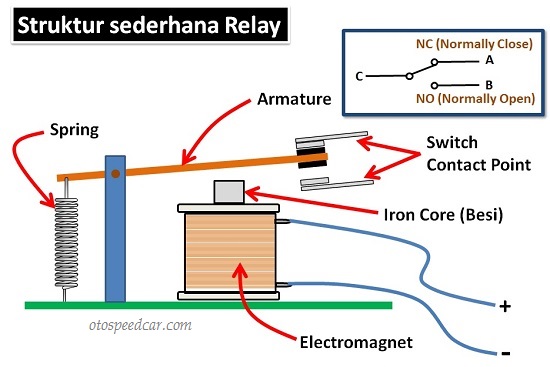

Bagian-Bagian Relay


Fungsi dan Prinsip Kerja Relay Pada Rangkaian Kelistrikan,

Jenis Kontak Point (Contact Point) Relay

  • Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
  • Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)
Cara Kerja Relay

Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.

Arti Pole dan Throw Pada Relay

  • Pole: Banyaknya Kontak (Contact) yang dimiliki oleh sebuah relay
  • Throw: Banyaknya kondisi yang dimiliki oleh sebuah Kontak (Contact)

Jenis Relay Berdasarkan Jumlah Pole dan Throw :
  • Single Pole Single Throw (SPST) : Relay golongan ini memiliki 4 Terminal, 2 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
  • Single Pole Double Throw (SPDT) : Relay golongan ini memiliki 5 Terminal, 3 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
  • Double Pole Single Throw (DPST) : Relay golongan ini memiliki 6 Terminal, diantaranya 4 Terminal yang terdiri dari 2 Pasang Terminal Saklar sedangkan 2 Terminal lainnya untuk Coil. Relay DPST dapat dijadikan 2 Saklar yang dikendalikan oleh 1 Coil.
  • Double Pole Double Throw (DPDT) : Relay golongan ini memiliki Terminal sebanyak 8 Terminal, diantaranya 6 Terminal yang merupakan 2 pasang Relay SPDT yang dikendalikan oleh 1 (single) Coil. Sedangkan 2 Terminal lainnya untuk Coil.

Simbol Relay

Fungsi dan Prinsip Kerja Relay Pada Rangkaian Kelistrikan,

Demikian ulasan kami tentang Fungsi dan Prinsip Kerja Relay Pada Rangkaian Kelistrikan, silahkan kunjungi posting pilihan kami tentang: Fungsi Resistor Dan Jenis-Jenisnya. Agar kami selalu dapat memberikan artikel terbaik kami, kunjungi juga ulasan berikut ini.
